聚氨脂PUR cclink 3*20AWG 3*0.5m拖链坦克链专用 高柔性耐磨耐油

聚氨脂PUR cclink 3*20AWG 3*0.5m拖链坦克链专用 高柔性耐磨耐油

￥ 0.00
0.00

欢迎来电咨询各种型号总线电缆及光纤电缆的技术参数及价格。
常用各规格型号备有现货，具体情况请咨询我们，谢谢。
有需要样品及线缆具体规格参数请咨询我们，谢谢。

由于铜价起浮不定，价格会随着铜价的浮动而有所变动，
需要的上帝请先联系我们，确定单价及发货周期。
量大价优，欢迎选购！如果网站没有找到您所需要的产品，
请您直接电话联系咨询我们，谢谢。


应用范围
CC-Link（控制和通信链接）= 现场总线网络，
在控制和信息数据方面均能提供高效、集成制造和工序自动化。
CC-Link网络 分固定安装PVC 和可持续移动安装PUR
产品特征
传输率与距离有关系
156 kbit/s 1.200 m625 kbit/s 600 m2,5 Mbit/s 200 m5,0 Mbit/s 110-150 m10 Mbit/s 50-100 m
阻燃符合 CSA FT4； 经 UL 垂直燃烧测试
规范参考/认证
CM UL/CSA 认证，75°C 或 PLTC Sun Res
电缆结构
裸铜绞合线
芯线绝缘：物理发泡PE聚乙烯 （很多国产的没有发泡，影响传输性能）
整体镀锡铜丝屏蔽
特性阻抗
1MHz 时 110 Ohm
导体电阻
20 °C 时，11 Ohm/1,000 ft.（305 m）

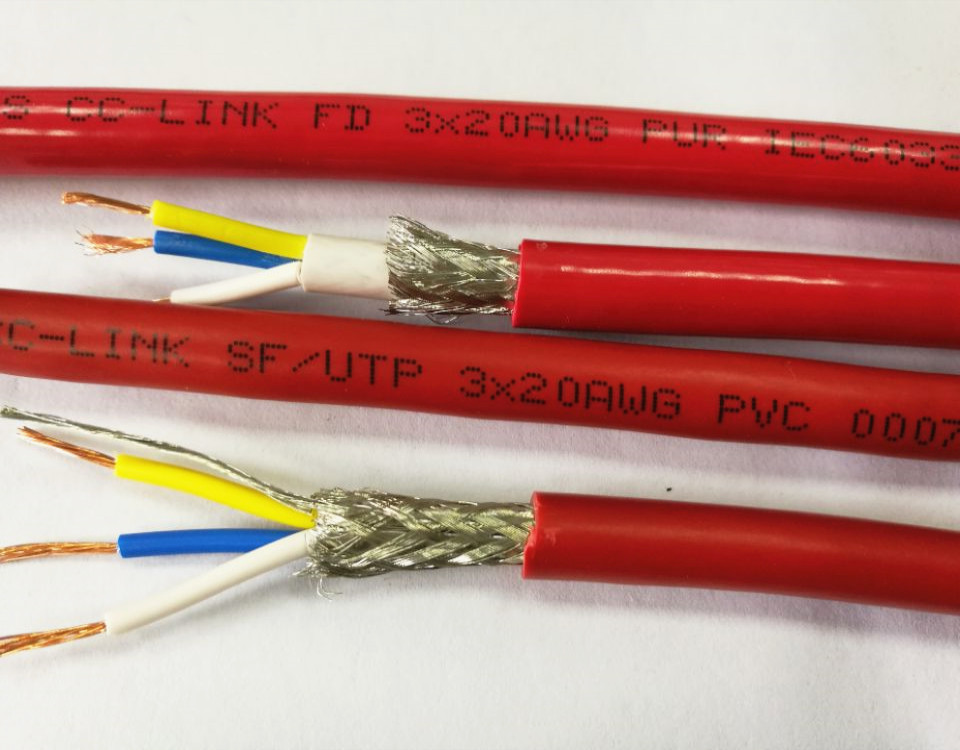

固定安装PVC参数：
应用范围：线缆安装好后，线缆不会再移动了，
型号：CC-Link PVC
导体：纯铜铜丝3x1xAWG20（0.5mm2）3芯加1芯排流接地线；
绝缘：特殊工艺物理发泡PE聚乙烯 （很多国产的没有发泡，影响传输性能）
整体屏蔽：100%加厚铝箔缠绕屏蔽+95%编织镀锡铜丝屏蔽
外护套：橙红色PVC环保阻燃材料；
线缆总体外直径：7.7mm；
物理特性：
工作温度：-30°C To +105C；
重量：73KG/KM;
最大拉升应力：205N；
最小弯曲半径：77mm；

电气特性:
特性阻抗：110 Ohm;
衰减（动力）：0.508 uH/m;
电容（数据线）：60.372pF/m;
传输速率：75%；
最大延迟（数据）：4.46216ns/m；
最大电流：数据，5A
电压：300V
1，整体双层屏蔽：
加厚铝泊100%缠绕屏蔽+镀锡丝铜丝95%编织屏蔽可防止外部高频电磁干扰，
2，整体铝箔加镀锡铜丝编织屏蔽具有极好的抗电磁干扰性能，
PVC护套具有阻燃和防油特性，

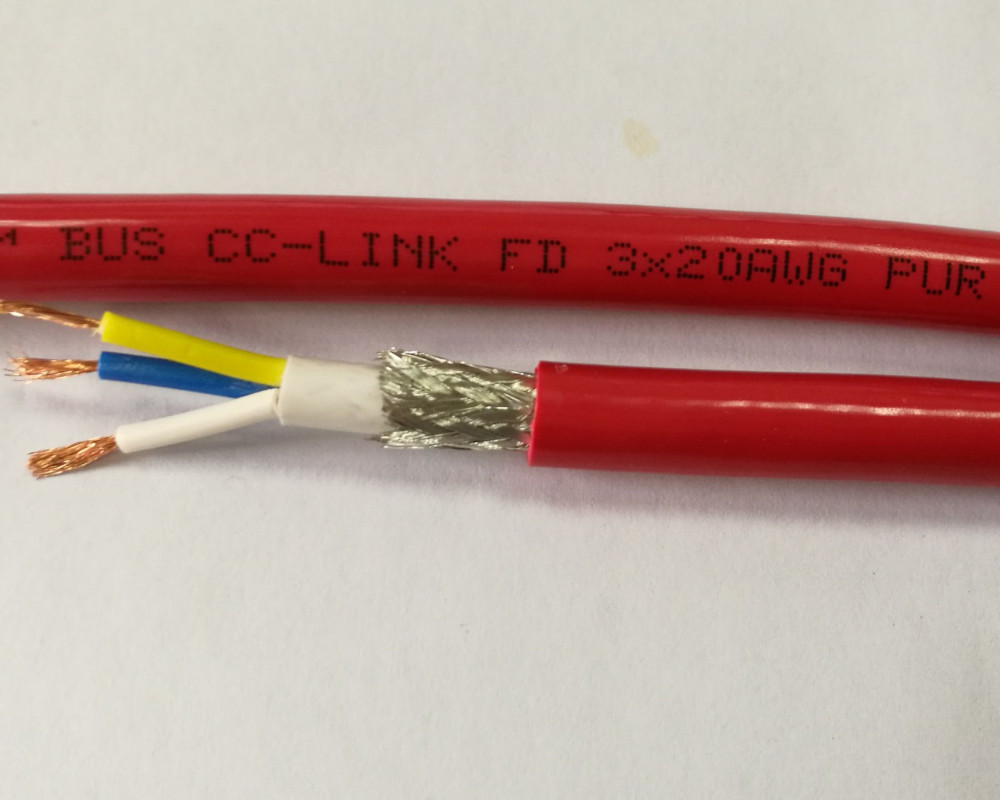

可持续移动安装聚氨脂PUR：
应用范围：线缆安装好后，可以跟随设备持续运动，
（比如拖链系统，机器人手臂，拖令升降机等等）
型号：CC-Link-PUR
导体：纯铜铜丝3x1xAWG20（0.5mm2）3芯，
绝缘：特殊工艺物理发泡PE聚乙烯 （很多国产的没有发泡，影响传输性能）
内护套：紧凑型内护套 可防止线缆持续移动时，芯线位移，避免芯线断芯
整体屏蔽：95%编织镀锡铜丝屏蔽，极好的抗电磁干扰性能
外护套：橙红色聚氨脂PUR环保阻燃材料；
线缆总体外直径：8.6mm；
物理特性：
工作温度：-30°C To +105C；
重量：73KG/KM;
最大拉升应力：205N；
最小弯曲半径：68mm；

电气特性:
特性阻抗：110 Ohm;
衰减（动力）：0.508 uH/m;
电容（数据线）：60.372pF/m;
传输速率：75%；
最大延迟（数据）：4.46216ns/m；
最大电流：数据，5A
电压：300V
1，整体屏蔽：
镀锡丝铜丝95%编织屏蔽可防止外部高频电磁干扰，
2，镀锡铜丝编织屏蔽具有极好的抗电磁干扰性能，
PUR护套具有极好抗机械特性，耐磨，耐油，适合复杂恶劣环境使用。
